Oventrop Yerden Isıtma Sistemleri

Isı yalıtımından sonra yapılacak en önemli enerji tasarrufu etkinliği; yerden ısıtma sistemi kurmaktır. Yerden ısıtma; radyatörlü ısıtmaya göre yaklaşık %30 daha az enerji kullanırken aynı zamanda daha sağlıklı ısıtma sağlar.  Alfa Enerji ve Mühendislik Sistemleri  yerden ısıtma projelerinde kalitesini kanıtlamış Oventrop ürünlerini kullanmaktadır.



Yerden ısıtmanın radyatörle ısıtmaya göre üstünlükleri:



1.Temiz ve sağlıklı:Yerden ısıtma sistemi yanmış toz oluşturmadığından perde ve duvarlarda is yapmaz. Zemini hızlı kurutur ve rutubeti önler. İnsan anatomisine en uygun ısıtma sistemidir.

2.Yakıt tasarrufu: Düşük sıcaklıktaki dolaşım suyu ile oda tabanı ısınır, Oda içinde yerden “IŞIMA” etkisiyle konforlu bir ortam oluşur. Sıcaklık dağılımı homojendir. Sıcak ve soğuk bölgeler oluşmaz. Işıma yoluyla ısıttığından aynı konforu %30 daha az yakıtla sağlar.



Radyatörle ısıtma:



Isınan hava yükseldiğinden, radyatör üstünden çıkarak tavanı ısıtır. Odanın üst tarafı ısınırken alt taraf serin kalır. Konforlu bir sıcaklık dağılımı yaşanmaz. Isıtılan odanın tabanı ısınıncaya kadar aşırı miktarda enerji harcanır. Buna rağmen homojen bir ısıtma sağlanmaz, sıcak ve soğuk bölgeler oluşur. Ortamdaki toz, ısınan havayla radyatör üzerinde yükselirken duvarlarda kararma ve islenmeye sebep olur.




Yerden ısıtmanın Radyatörle ısıtmaya üstünlükleri:



1)Yerden ısıtma sistemi; radyatörle ısıtmaktan %30 daha az enerji harcar,

2)Ortamda daha sağlıklı ve homojen ısı dağılımı sağlar

3)Radyatör yerlerinden tasarruf ve estetik iç mekan tasarımı sağlar. 4)Duvarlarda radyatör kaynaklı kararma ve islenme olmaz.

Yerden Isıtma Sistemleri: %30 daha az enerji kullanarak daha iyi ısının.

Yerden ısıtma sisteminin özelliği gereği, aynı oda sıcaklığı ve konforu sağlamak için, radyatörlü sisteme göre daha düşük çalışma sıcaklığına ihtiyaç duyulur. Bu sayede yıl boyunca %30 civarında enerji tasarrufu sağlanır

Yerden ısıtma sistemi düşük çalışma sıcaklığıyla aynı konforu sağlayabildiğinden, ısı pompası ve güneş enerjisi gibi yenilenebilir enerji kaynaklarına kolayca entegre edilebilir.

Yerden ısıtma uygulamalarında en güvenilir ve gelişmiş sistemleri ve ürünleri (oksijen bariyerli borular, pirinç ve paslanmaz çelik kolektörler, zemin yalıtım straforu ve otomatik kontrol ekipmanları) kullanıyoruz.

Oventrop Yerden Isıtma uygulamaları ve malzemeleri

Oventrop : Yüksek Kalite Yerden Isıtma Ürünleri

Zemin plakası ile yan duvarların birleşme yüzeylerinde kenar bantları ile izolasyon sağlanır.

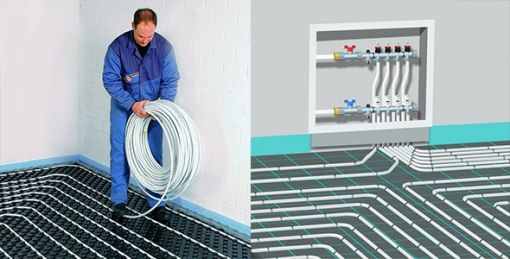

Yerden ısıtma boruları zemine yerleştirilir.

Oventrop borularını yere sabitlemek için çakma aparatı kullanılır.

Boruları düzgün olarak yere sabitlemek için Oventrop'un plastik lama  çubukları da kullanılabilir.

Plastik Lama çubuklar; duvardan ısıtmada da boruları sabit tutmak için kullanılır.

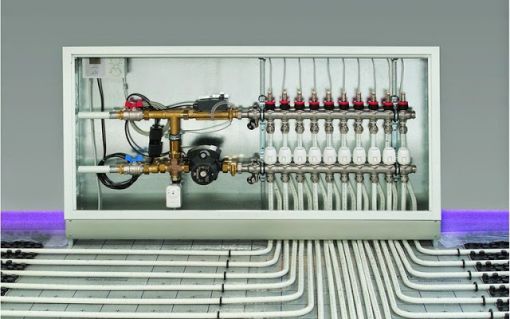

Tüm devreler kollektör kutusu içinde sonlandırılır.  Kollektör kutuları sıva altına önceden yerleştirilmelidir.

Zemin plakası üzerindeki işaretler sayesinde Oventrop boruları kolayca ve  düzgün yerleştirilir.

Eğer; oda yüksekliği az olduğu için,  zemindeki yükselmeye tahammül yoksa,  toplam kalınlığı daha az olan metal plakalı zemin plakası kullanılır.

Oventrop metal plakaların çıkıntıları, ince zemin straforuna  yerleşir.  Metal plakalar ısıyı yukarı yansıtır. Oventrop'un  bu ürünü sayesinde, yerden ısıtma sisteminin toplam yüksekliği çok az artmış olur.

Oventrop borular yerdeki oluklara dikkatlice yerleştirilir.

Oda termostatları sayesinde her odanın sıcaklığı ayrı ayrı ayarlanabilir.   Oventrop'un yerden ısıtma ürünleri sayesinde rahat ve en sağlıklı ısıtma sağlanır.




Yerden ısıtma yada döşemeden ısıtma diye tabi ettiğimiz ısıtma sisteminin üç ayrı yöntemi vardır.

1. Sulu Borulu Yerden Isıtma :

2. Elektrik Kablolu Zeminden Isıtma :

3. Karbon Film ile Döşeme Altı Isıtma :

1. BORULU YERDEN ISITMA NASIL YAPILIR ?

Sulu Borulu yerden ısıtmada ; zemine döşenen boruların içerisinden 35-50 C sıcak su sirküle ettirilerek zeminin ve dolayısıyla ortamın ısıtılması sağlanır.Yerden ısıtmada kullanılan borular plastik esaslıdır. Sulu borulu döşemeden ısıtmada öncelikle bina tabanına ısı yalıtım özelliği bulunan modülasyon panelleri monte edilir ve bu paneller üzerine hesaplanmış olan borular belirli aralıklarla döşenir.

ZEMİNDEN ISITMADA İŞLEM SIRALAMASI

ZEMİN ISITMA İÇİN MİMARİ PROJE , mimari proje olmadan zeminden ısıtma hesabı yapmak imkansızdır. Ancak yaklaşık hesap miktarı verilebilir.

MİMARİ PROJE ÜZERİNDEN ISI İHTİYACI BULUNUR

Binanızın mimari projesi bize ulaştığında uzman teknik elamanlarımızca analizli ısı kaybı ve yerden ısıtma malzeme hesabı yapılır.

Oluşan malzeme miktarlarından malzeme teklifi oluşturulur ve yazılı olarak size ulaştırılır.

Teklifimizi onaylamanız durumunda sizden onay alınarak ödemenin yapılması istenir. Ödeme yapıldıktan sonra kargo yada ambar ile malzemelerinizi sevki gerçekleştirilir.

Zeminden ısıtma sistemi firmamız tarafından yapılacaksa ekiplerimiz malzemelerle birlikte uygulama alanına kendi araçlarıyla ulaşacaklardır.

Sistem sizin tarafınızdan yapılacaksa mimari projeniz üzerinde hangi mahalde ne kadar boru döşeneceği ve aralıkları size bildirilecektir.

yerden ısıtma dağıtım kutusu , zemin ısıtma kollektörü , dağıtım kollektörü , ana kumanda , döşemeden ısıtma kutusu                Zeminden ısıtma sistemi duvar içine gömülü yada duvar üzerine montajlı bir kutu ile kumanda altında tutulur.

Kollektör kutusu diye adlandırdığımız bu kutular bütün sistemin ana kumanda merkezidir.

Dağıtım ve kontrol kutusundan her katta bir yada birden fazla bulunabilir . Yerden ısıtma istenirse kat kontrollü , istenirse bina kontrollu , istenirse oda kontrollu olarak yapılır.

Kat kontrollu zemin ısıtma sisteminde her katta bir adet oda termostatı bulunur ve sıcaklık ayarı kat bazında yapılır.

Oda kontrolunde her odada bir adet termostat bulunur ve her odanın sıcaklığı ayrı ayrı ayarlanır.

Bina kontrollu zemin ısıtma sisteminde cihaza ait kumanda ile bina içerisinde baz sıcaklık kontrolu yapılır ve bu değere göre cihaz üzerinden kontrol yapılır.

Bütün canlılar için en uygun ısıtma sistemi zeminden ısıtmadır. Zeminden ısıtma konfor yanında sağlıklı bir ısıtma sistemidir.

uygun dizayn ve uygulama yapılırsa toz yakması yada toz sirkülasyonu yapması diğer bütün ısıtma sistemlerinden daha azdır.

Diğer bütün ısıtma sistemleri yüksek sıcaklıkta su ile çalışırlar , bu nedenle enerji harcamaları daha yüksektir. Yerden ısıtmada gerekli su sıcaklığı diğer ısıtma sistemlerine göre çok düşüktür.

Döşemeden ısıtmada bütün bina tabanı radyatör işlevi görür.

Yerden ısıtma sistemi uygun dizayn ve uygun malzeme ile aynı zamanda serinletme amaçlı olarak da kullanılabilir. Yerden serinletme sisteminde boru ve modulasyon panelleri serinletme amacına uygun olarak seçilir. MODPAN modulasyon panelleri uygulması yerden ısıtma , yerden serinletme , duvardan ısıtma , duvardan serinletmeye uygun olarak üretilmektedir.

Yerden ısıtma , duvardan ısıtma  yada serinletme uygulaması sonrası eğer ısı pompası cihazı kullanılırsa hem ısıtma hemde serinletme ihtiyacı aynı sistemle karşılanır.

Yerden ısıtma , yerden serinletme , duvardan ısıtma , duvardan serinletmede kullanılan boru ve modülasyon panelleri bu kullanım şartlarına uygun olarak seçilmektedir.

Serinletmede yoğuşma oluşmaması ve ısı kazancını en aza indirgemek için iyi bir ısı yalıtımı uygulanmalıdır .





Yerden Isıtmanın Avantajları Nelerdir ?



Daha Az Enerji Sarfiyatı :

Yerden ısıtma sistemi düşük sıcaklıklardaki ısı kaynakları ile çalışır. Borulu sistemde firmamız tarafından yapılan dizaynlar 45-35 C.ye göre yapılmaktadır. Teorik hesaplamalarda 45 / 35 C besleme sıcaklığı olmasına rağmen uygulamalarımızda genellikle 38-32 C.de gerçekleşmektedir.



MODPAN yerden ısıtma modülasyon paneli ile uygulama           Bütün Isıtıcı Cihazlara Uyumlu ,

Alternatif Enerji Kullanımına Uyumlu.



Yerden ısıtma sistemleri düşük sıcaklık beslemesine göre dizayn edilirse bütün alternatif enerji kaynakları kullanılabilir.

Yerden ısıtma sistemi güneş enerjisi destekli olarak ısıtılabilir.

Yerden ısıtma sistemi ısı pompası ile mükemmel şekilde ısıtır ve iyi dizayn edilirse soğutmada yapılır.

Isıtıcı cihazlar düşük sıcaklıkta çalıştığı için daha az enerji ve daha az kayıplar oluşmaktadır.

Yerden ısıtma sistemi öncelikle ayak ve taban bölgesini ısıtır , ayak bölgesi ısıtmanın en fazla gerektiği bölge olduğundan daha fazla konfor hissi oluşur ve daha az enerji harcaması ile ısıtma sağlanır.

yerden ısıtmanın avantajları , yerden ısıtmanın dezavantajları   "AYAĞINI SICAK , BAŞINI SERİN TUT"

Yerden ısıtma sağlanan tam olarak budur. Yerden ısıtmada ayak basma bölgesi sıcak tavan bölgesi daha serindir. Diğer ısıtma sistemlerinde ise tavan bölgesi ayak basma bölgesinden daha sıcaktır.

Radyatörler içerisinden geçen havayı ısıtırlar ve ısınan hava yükselir , tavan her zaman daha sıcak olur . Radyatörler alt bölgesinden oda içerisindeki havayı doğal sirkulasyon prensibi ile emerler , radyatör içerisinden geçen soğuk hava ısınarak tavana yükselir ve bu şekildeki döngü ile mahaller ısıtılmaya çalışılır.



ISINAN HAVA YÜKSELİR

Hava ısıtıldığı zaman yükselir . Bütün ısıtma sistemlerinde sistem aynıdır. Yerden ısıtmada ısınan bu hava ilk önce bizi ısıtır , daha sonra yukarıya doğru yükseldikçe bu sıcaklık yavaş yavaş düşer.Radyatörde ise durum tam tersidir , önce tavan sonra biz ısınırız.

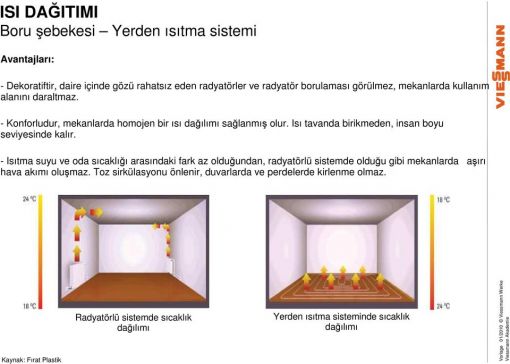

YERDEN ISITMADA VE RADYATÖRLE ISITMADA HAVA SİRKULASYONU

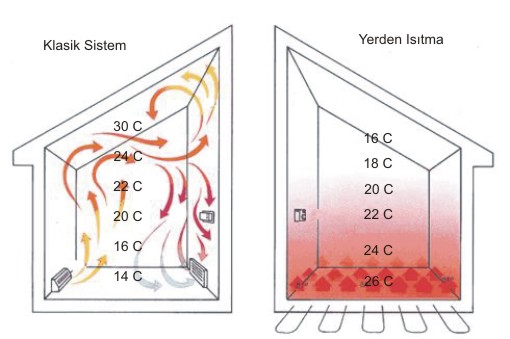

Yandaki şematik resimde radyatörle ısınma ve yerden ısıtma ile ısınmadaki hava sirkulasyonu gösterilmektedir.

YERDEN ISITMADA BÜTÜN BİNA TABANI RADYATÖR GÖREVİ GÖRÜR.



Yerden ısıtmada mahalin tamamı ısıtıcı görevi görür. Radyatörde küçük bir ısıtıcı bütün mahalin havasını ısıtır . Bu kadar küçük bir ısıtıcı hacmi ısıtırken çok hızlı hava sirkülasyonu vardır .

Bütün ısıtma sistemleri havayı sirküle ettirerek ısıtır fakat en az hava sirkülasyonu yerden ısıtmalı sistemle sağlanır.

yerden ısıtma ve radyatörlü ısıtmanın çalışma ve ısıtma prensibi

modpan zeminden ısıtma yalıtım stroforu ile uygulama                Yerden ısıtmanın dezavantajı :

Yerden ısıtmanın tek dezavantajı ilk rejim süresinin uzun olmasıdır.

Yerden ısıtma kesikli kullanıma gelmez. Düşük sıcaklık değerinde sürekli olarak açık kalmalıdır.

yerden ısıtmada hacim kaybı yoktur.





YERDEN ISITMADA HACİM KAYBI YOKTUR

Zeminden ısıtma sistemlerimizde binada görünen tek ısıtıcı katlarda bulunan kollektör ve duvara gömülü olan kollektör kutusudur.

Radyatörle ısıtmada bina hacminin ortalama % 3 ü verimli olarak kullanılamaz. Radyatörün önünde eşya bulunursa ısıtma verimi düşecektir. Bu yüzden mahalde özgürce mimari yerleşim mümkün olmamaktadır.

YERDEN ISITMANIN ÖMRÜ UZUNDUR

Yerden ısıtma sistemlerinde kullanılan ısıtıcı elamanların ömürleri bina ömrüne yakındır. Radyatörler metal malzemeden imal edildiğinden ömürleri çok daha kısadır.

YERDEN ISITMA HAVADAKİ TOZLARI YAKMAZ

Yerden ısıtmada bütün yüzey ısıtcı görevi görür bu nedenle düşük sıcaklıklarla ısıtma sağlanır. Taban sıcaklığı 27-28 C civarındadır ve bu sıcaklık tozları yakmaz, bilakis radyatörlü ısıtmada radyatör yüzey sıcaklığı 60-90 C dedir ve bütün tozlar yanarak ortama dağılır ve bu tozları solunum yoluyla yutarız.



YERDEN ISITMA ORTAMDAKİ NEMİ KURUTMAZ

Yerden ısıtmada taban sıcaklığı 27-28 C olduğundan ortamdaki nemi kurutmaz ve nem dengesi korunur. Radyatörlü sistemde radyatör yüzey sıcaklığı 60-90 C olduğundan ortamdaki nem devamlı olarak azalır ve nem dengesi için ilave önlemler almak gerekir.



YERDEN ISITMA ÇOK DAHA GÜVENLİDİR

Yerden ısıtmada kullandığımız ısıtıcı borularda kesinlikle ek yapılmaz bu yüzden çok daha güvenlidir. Sistemin üzeri şapla kapatıldıktan sonra ömür boyu sorunsuz bir sisteme sahip olursunuz ( Firmamız tarafından yapılan uygulamalarda ek tedbirler alınarak bu güvenlik sağlanmaktadır )

yerden ısıtma , zeminden ısıtma , döşemeden ısıtma , tabandan ısınma , yer kaloriferi



YERDEN ISITMA SİSTEMLERİMİZ BÜTÜN ALTERNATİF ENERJİ KAYNAKLARINA UYGUN BİR ISITMA ŞEKLİDİR.

Borulu yerden ısıtma sistemlerimiz düşük sıcaklık beslemesine göre dizayn edildiğinden her türlü alternatif ısı kaynaklarıyla kullanılabilir. Alternatif ısı kaynakları nelerdir ?

Isı pompası

Güneş enerjisi ve ısı pompası

Termal enerji kaynakları

Her türlü atık enerji



Yerden ısıtmanın tek dezavantajı rejime girme süresinin uzun olmasıdır.             YERDEN ISITMANIN TEK DEZAVANTAJI REJİM SÜRESİNİN UZUN OLMASIDIR.



Yerden ısıtma sistemi kısa süreli kullanım için uygun değildir. Özellikle borulu sistem yerden ısıtma kısa süreli kullanım için uygun değildir.



Elektrik kablolu zemin ısıtma sistemi sulu borulu sisteme göre rejime girme süresi daha kısadır.



Karbonik filmle yerden ısıtma sisteminin rejime girme süresi çok kısadır.



YERDEN ISITMANIN KONFORUNU ANLAMAK İÇİN BASTIĞINIZ ZEMİNİN ILIK OLDUĞUNU HAYAL EDİN...



"Daha az enerji , daha fazla konfor , daha sağlıklı yaşam "
